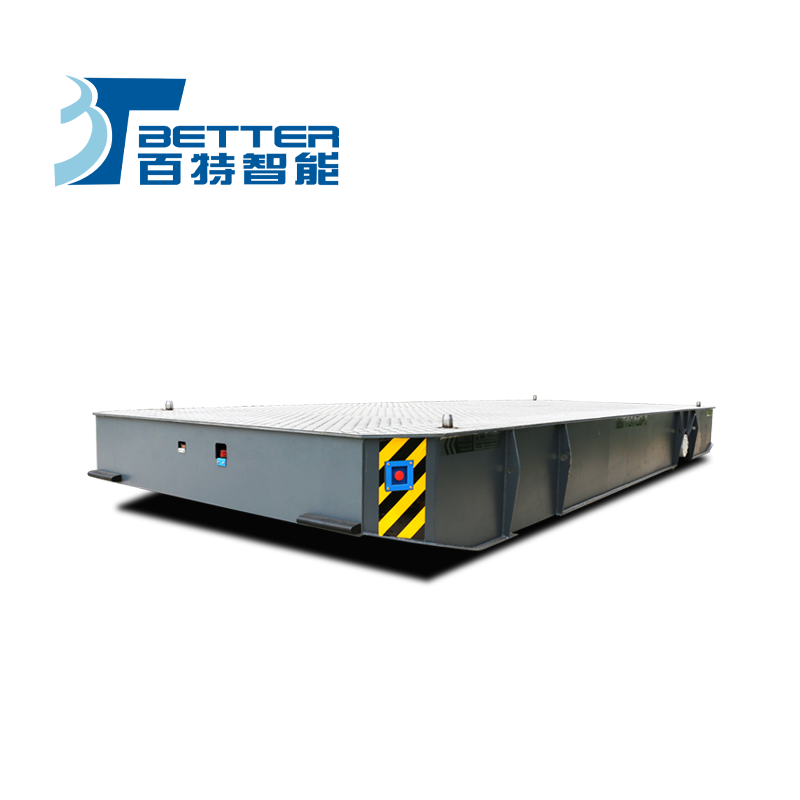

100噸無軌道電動平車

產品介紹：

BWP:無軌電動平板車是一種以蓄電池作為電源，電機減速機作為驅動系統，實心包膠車輪直接在地面行走的轉運車，其運行不受限制，進口的車輪保證地面不受損壞，360°原地轉彎適應更狹小的空間運行，360度無死角防護、遇人自動停止等功能，保證了運行過程中的阻礙問題。觸摸屏、搖桿操作等設計使操作更加人性化。

應用范圍：5s車間，汽車模具，物料轉運，航天設備車間，空調車間，澆鑄模具廠房

物料：大型模具，鋁卷，鋼卷，鋼材，鋼錠，鍋爐，澆鑄模塊

性能特點

360度轉彎

平車的轉彎方式采用的是機械式，通過差速進行轉彎，電器控制平車的轉彎方向

遠程操作，可靠

平車采用無線遙控，控制距離為400m，滿足遠程操作，系數高

載重系數高

平車采用箱梁式結構，車輪采用的車加工，熱處理，平車的系數可以達到1.5

平車使用壽命長

電池采用免維護蓄電池供電，平車臺面不易變形

工作原理

BWP無軌道電動平車以鉛酸蓄電池為能源，以控制模塊為控制核心，以操作手柄和遙控控制為輸入手段，以臺面負載貨物，以轉向輪導引方向并和固定輪共同承載重量，以電機提供原始動力，以減速機放大扭矩并提供給固定輪動力，以LED聲光報警器為工作和警示標志，以智能充電機為外部電源輸入。在以上的功能配合下，共同組成BWP系列電動平車的工作能力。

工程案例更多案例

技術參數

BWP無軌平車技術參數表
1	載重量	5	10	15	20	30	40	50
2	大沖擊載荷	7.5	15	22.5	30	45	60	75
3	車架結構	鋼板焊接梁式結構
4	鋼板厚度	8	10	12	14	14	16	16
5	整車總重	4.3	5.3	6.6	7.9	8.8	10	10.5
6	大輪壓	2.8	4.6	4.3	5.6	7.7	10	12
7	地面要求	水泥地面					鋼板地面
8	外形尺寸	3000x2000	3600x2000	4000x2200	4500x2200	5000x2200	5500x2300	6000x2300
9	整車高度	450	530	600	600	650	700	700
10	離地間隙	50
11	輪距	1500		1700			1800
12	軸距	2500	3100	3400	3900	4300	4800	5200
13	轉彎半徑	2501	3101	3401	3901	4301	4801	5201
14	轉彎方式	無間斷邊走邊轉彎
15	轉彎電控控制方式	電器按鈕控制
16	轉向機構	機械式
17	電機功率（Kw）	3.5	5	6	7	10	12	15
18	車輪直徑	Ф300（4個）	Ф350（4個）		Ф400（4個）	Ф400（6個）	Ф500（6個）
19	車輪材質	ZG55
20	行走速度（m/min）	0-15					0-12
21	剎車方式	電磁剎車
22	地面平整調節	機械自動調節
23	操作方式	有線+無線
24	蓄電池型號	D-250 24支	D-330 24支	D-400 24支	D-440 24支	D-250 36支	D-330 36支	D-440 36支
25	蓄電池維護	免維護
26	充電機安裝形式	車載式				分體式
27	充電機功能	全自動智能充電
28	車體顏色	黃色+警示標志
29	雷達側距控制	3-0.3m，防撞定距鎖定自停
30	報警裝置	聲光報警
31	其他功能	配轉向燈、夜燈、電量顯示
